Enveloppe du bâtiment
Façades, ouvertures et discontinuités de construction : la lecture thermique permet d'observer des comportements non uniformes, à évaluer au regard de la structure et des conditions de l'enquête.
TèKHNE / SERVICES OFFERTS
Observer les températures.
Étudier les anomalies.
Relevés thermographiques et interprétation technique pour mieux comprendre les bâtiments et les systèmes, identifier les zones à enquêter et guider les contrôles ultérieurs.
01 / ÉTUDES THERMOGRAPHIQUES
Une autre perspective.
Sur votre bâtiment, sur votre système.
Tous les services ↗La thermographie infrarouge rend visible la répartition des températures de surface. C'est un outil d'enquête sans contact, utile pour observer les différences thermiques et identifier les éléments qui méritent un examen plus approfondi.
La valeur du relevé vient de l'interprétation : nous relions les images aux caractéristiques des matériaux, aux conditions environnementales et à l'état d'exploitation du site. La thermographie peut ainsi soutenir le diagnostic énergétique, la maintenance et l’évaluation des interventions.
Systèmes et composants
Tuyaux, vannes et surfaces accessibles : les images soutiennent l'observation de la répartition de la chaleur et la comparaison entre les éléments dans les conditions de fonctionnement détectées.
Contrôles ciblés
L'enquête permet de limiter les zones d'intérêt et d'orienter les contrôles ultérieurs. Il ne remplace pas les vérifications spécifiques nécessaires pour confirmer la cause d'une anomalie.
02/ DE NOS ACTIVITÉS
Des relevés réels.
Des images de terrain.
Une sélection de relevés thermographiques réalisés par TèKHNE avec caméra thermique FLIR. Sélectionnez une image pour l'agrandir.

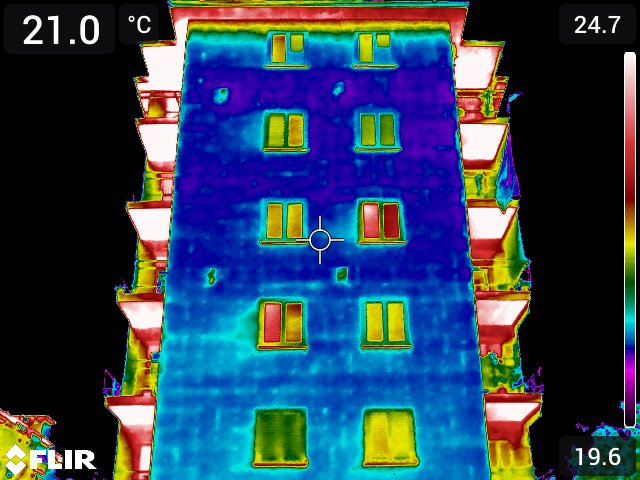

Façade et ouvertures
Répartition des températures de surface sur une élévation de bâtiment.
Enquête réalisée par TèKHNE · FLIR0287

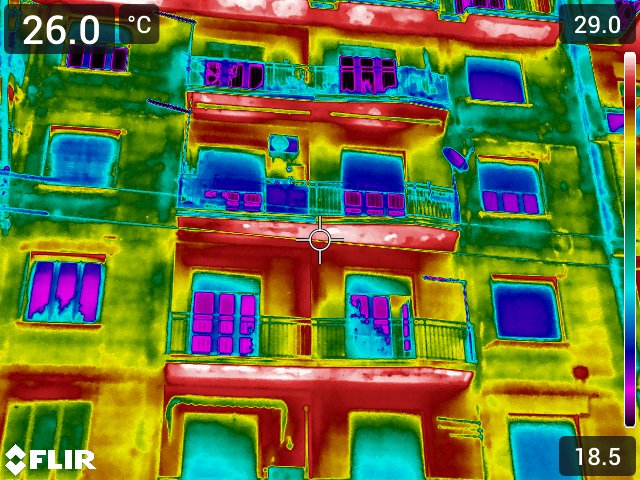

Façade et balcons
Relevé thermique des éléments de façade et de balcon.
Enquête réalisée par TèKHNE · FLIR0662

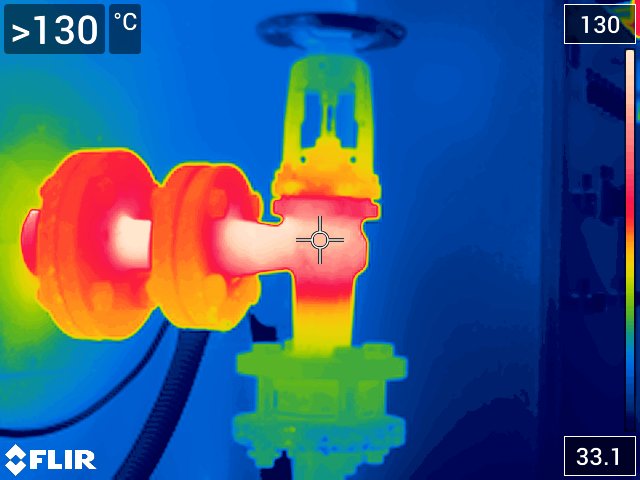

Tuyauterie et vanne
Observation d'un composant et connexions d'un système.
Enquête réalisée par TèKHNE · IR_47301

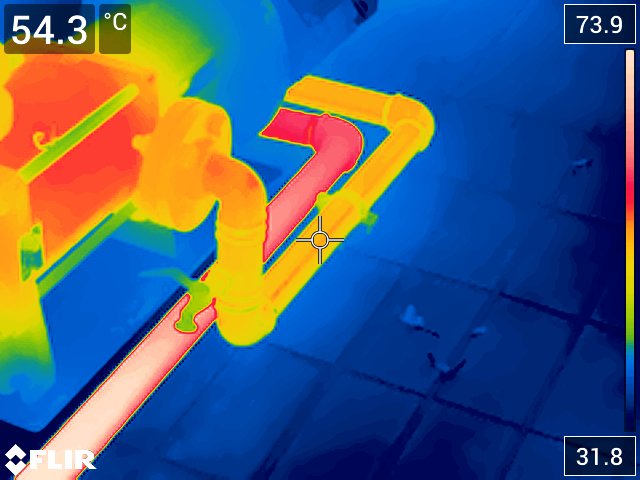

Réseau de canalisations
Répartition de la température le long d'une section de canalisations.
Enquête réalisée par TèKHNE · IR_47307Comment lire ces images
Les couleurs représentent les plages de température selon l'échelle indiquée sur chaque thermogramme. Différentes échelles ne permettent pas une comparaison directe des couleurs entre les images : une zone plus claire ou plus chaude, seule, ne démontre pas de défaut ou de dispersion.
03/ LE CHEMIN
Préparez l'enquête.
Donner du sens aux données.
Les objectifs et les conditions d'acquisition guident à la fois l'inspection et la lecture des images.
Objectifs et portée
Nous identifions les éléments à examiner, les questions techniques et la documentation disponible. Nous convenons des conditions d'accès et de fonctionnement utiles à l'enquête.
Images et contexte
Nous collectons des thermogrammes et des informations sur les conditions du site. Les matériaux, les réflexions, la distance, le climat et le fonctionnement des systèmes influencent la mesure et l'interprétation.
Comparaisons et observations
Lisons les différences thermiques par rapport à la géométrie et à l'utilisation des éléments. Nous distinguons les observations des hypothèses sur les causes possibles.
Documentation et priorités
Nous organisons les images, les observations et les limites de l'enquête en fonction de la mission. Nous indiquons les informations utiles avant de définir les interventions.
04 / LIRE LES RÉSULTATS
Au-delà de la couleur.
Le contexte compte.
Un thermogramme documente une condition observée. Pour la transformer en information utile, des données techniques et une lecture cohérente avec l'objectif de l'enquête sont nécessaires.
Intégrer l'enquête au diagnostic ↗Températures de surface
La caméra thermique observe le rayonnement provenant des surfaces. Elle ne voit pas à travers les murs et les données ne décrivent pas automatiquement ce qui se passe à l'intérieur de l'élément.
Matériaux et conditions de mesure
L'émissivité, la température réfléchie et les conditions environnementales affectent les lectures. Les surfaces brillantes ou réfléchissantes nécessitent une attention particulière pour distinguer la réponse du matériau des reflets.
Approfondir avant de conclure
Une différence de température peut avoir différentes causes. Les éventuelles fuites, problèmes d'isolation ou anomalies de fonctionnement sont évalués avec le contexte et, le cas échéant, avec des contrôles complémentaires.
RÉFÉRENCES TECHNIQUES
Une enquête appuyée
selon des critères vérifiables.
UNI EN ISO 6781-1:2023
Une référence pour les procédures générales des méthodes thermographiques infrarouges appliquées aux bâtiments. L'utilisation doit être liée à l'objet de l'enquête et aux caractéristiques du cas examiné.
Consulter la référence UNI ↗Indications techniques FLIR
L'émissivité et la température réfléchie sont des facteurs essentiels dans la lecture d'images. La documentation du fabricant vous aide à comprendre les conditions qui affectent la précision des mesures.
En savoir plus sur le site FLIR ↗PARTONS DE VOTRE CONTEXTE
Définissons ensemble la prochaine étape.
Parlez-nous du bâtiment ou du système que vous souhaitez examiner et de la question à laquelle vous souhaitez répondre.
